產品名稱：離心機反應釜專用氧含量分析系統

產品型號：SD-Y500EX

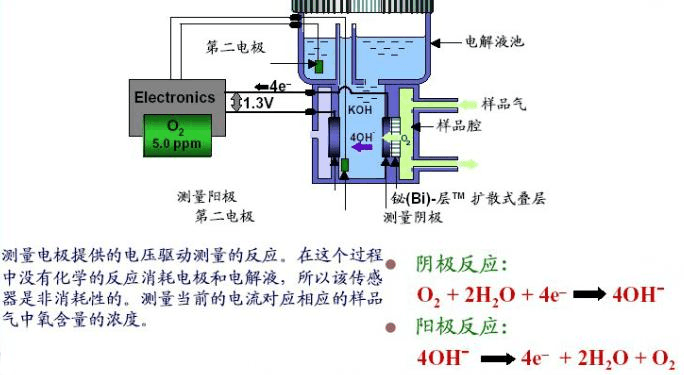

一、測量原理

SD-Y500EX氧氣分析系統是利用氣體在原電池中發生氧化還原反應產生電流實現檢測，電化學原理類似電池，其工作電極和對電極由已薄層電解液隔開并經由一個很小的電阻聯通外電路。當氣體擴散進入傳感器后，在敏感電極表面進行氧化或還原反應，產生電流并通過外電路流經兩個電極。該電流的大小與氣體的濃度直接相關，可通過外電路的負荷電阻予以測量。

二、系統構成

氣體分析系統由預處理、采樣和分析三部分組成，預處理部分采用中和、稀釋或吸附等方式將樣氣中對傳感器測量有影響的介質去除或稀釋到允許濃度，以此來保證分析部分的壽命和測量精度。

我們的產品涵蓋分析的介質有氧氣、氫氣、一氧化碳、甲烷、乙炔等。已廣泛應用于化工、煉油、建材、冶金、電力、環保、制藥、食品和國防等工業領域，如：火電、離心機、反應釜、罐體、管道等在線監測。

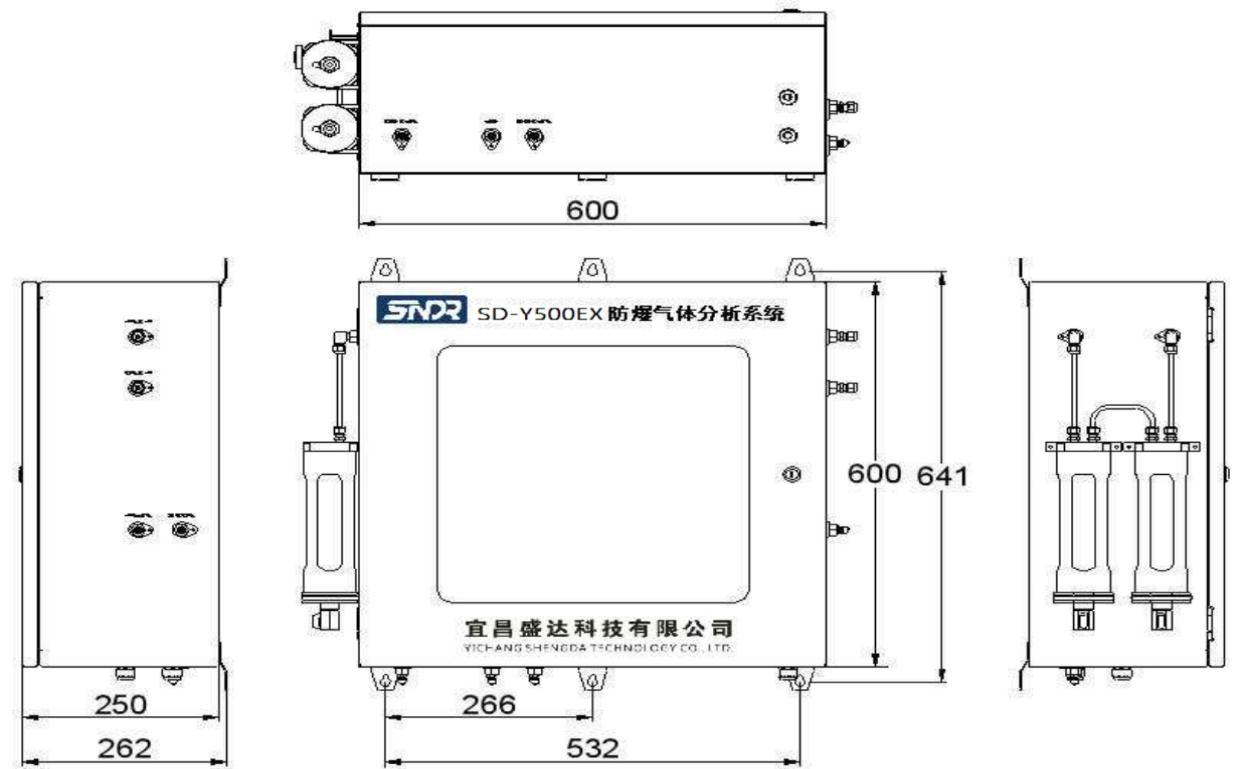

三、外型尺寸

四、技術參數

系統柜為噴塑機箱（可選：不銹鋼材質），前門為透明玻璃窗口，規格：（600mm×600mm×250mm），安裝方式為壁掛式；

系統柜中除氣體變送器（Exd IIC T6）以外的器件均為預處理元件和管閥件，滿足了防爆等級為 Exd IIC T6 的場合使用；

防護等級：IP65；

采用防爆電磁閥可遠程自動控制氣體的通斷（選配）；

冷凝器通過降溫的方式除去樣氣中的水份；

氣動采樣泵用于負壓情況下采取樣氣；

三級預處理元件可視透明，采樣管路采用Φ6mm無縫不銹鋼管，材質為316L，連接卡套和接頭均采用耐腐蝕卡套；

可根據不同的現場需求配備不同量程的氣體變送器，即：微量氧系統和常量氧系統；

可根據不同現場設計相對應的采樣系統及正壓、微正壓、微負壓采樣系統。

五、技術參數

測量范圍：見附表（可選）；

顯示方式：段碼顯示；

檢測精度：≤±1%FS；

響應時間：T90≤30S O2（其它氣體詳請咨詢）；

輸出接口：4-20mA.DC（非隔離輸出，負載電阻＜1KΩ）；

1路可編程干觸點型無源報警輸出，觸點*大容量 AC220V/2A；

通訊方式：RS485；

工作電源：DC24V±10%，200mA；

環境溫度：-10℃~+50℃；

儲存環境濕度：＜90%RH，非冷凝；

工作環境濕度：＜100%RH，非冷凝；

樣氣溫度： 0~40℃；

采樣方式： 擴散式/通入式（可選）；

進氣壓力： 相對壓力±5kPa，穩壓氣氛（將壓力控制在規定范圍內，確保能夠提供400~600mL/min 流量即可）；

樣氣組份：無強腐蝕性氣體；

規格尺寸：250mm×160.5mm×92.5mm（H×W×D）；

防爆等級：Exd IIC T6 Gb；

安裝方式：壁掛式。

六、儀器特點

a.段碼屏顯示，顯示直觀，操作簡單方便；

b.所有組份傳感器均為原裝進口傳感器，響應速度快、測量精度高、線性好、校準周期長、性能穩定可靠，傳感器到期可更換；

c.菜單鎖定功能，防止誤操作改變儀表參數，影響其性能；

d.在防爆場合，可通過隔離式磁性筆完成菜單的設置，便于現場操作；

e.自動溫度補償功能，消除溫度變化對測量精度的影響；

f.儀表支持多點分段線性標定，滿足全量程范圍的氧含量準確測量；

g.防爆等級 Exd IIC T6 Gb。

七、應用場合

應用于防爆等級要求為 Exd IIC T6 環境中的氣體濃度測量。已廣泛應用于石油、化工、冶金、 煉化、燃?xì)廨斉?、生化醫藥等行業。

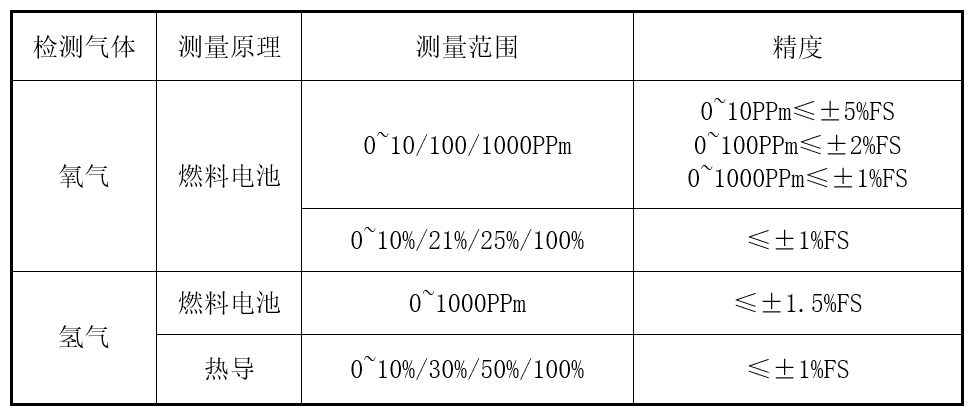

八、測量范圍
